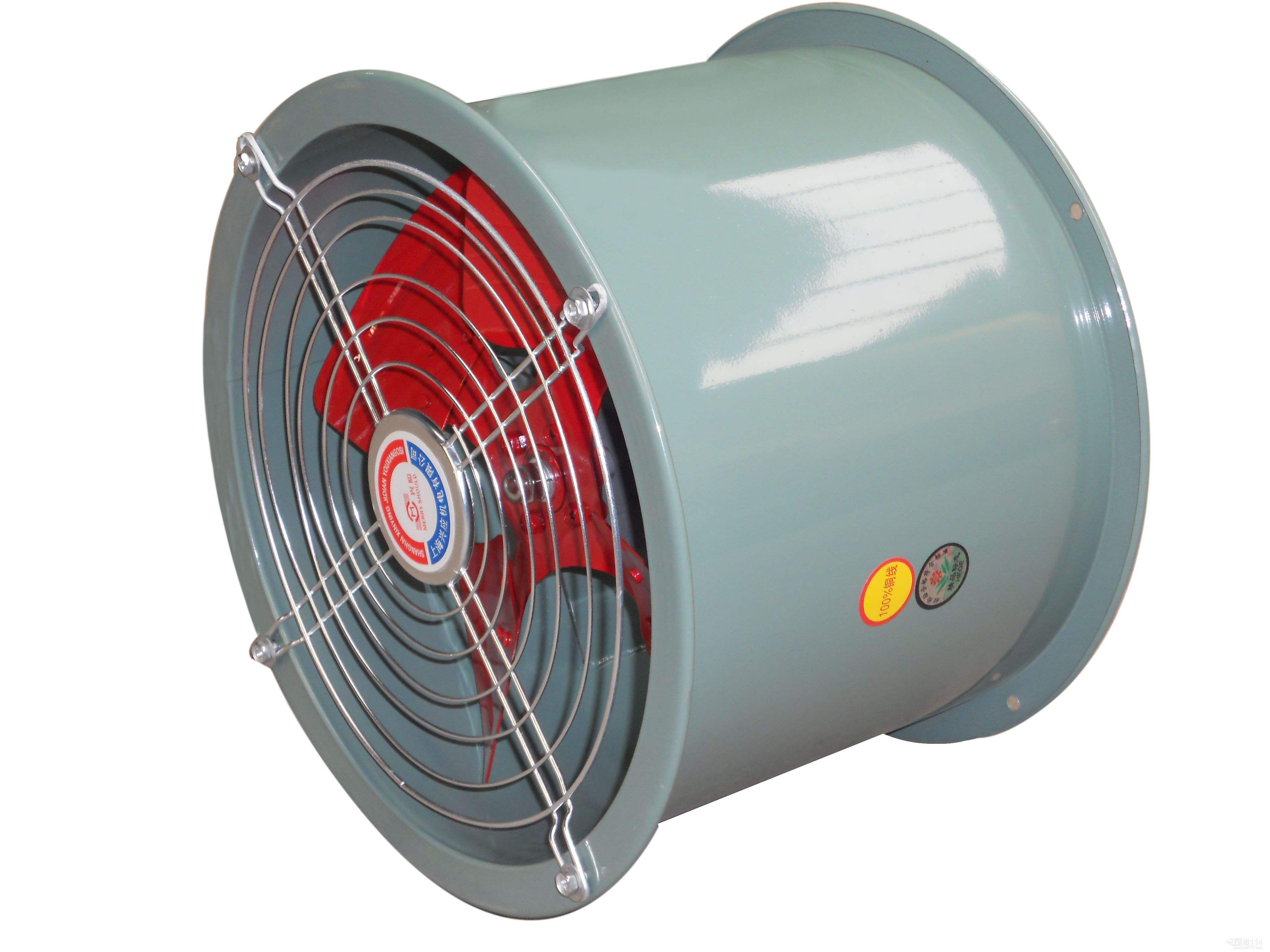

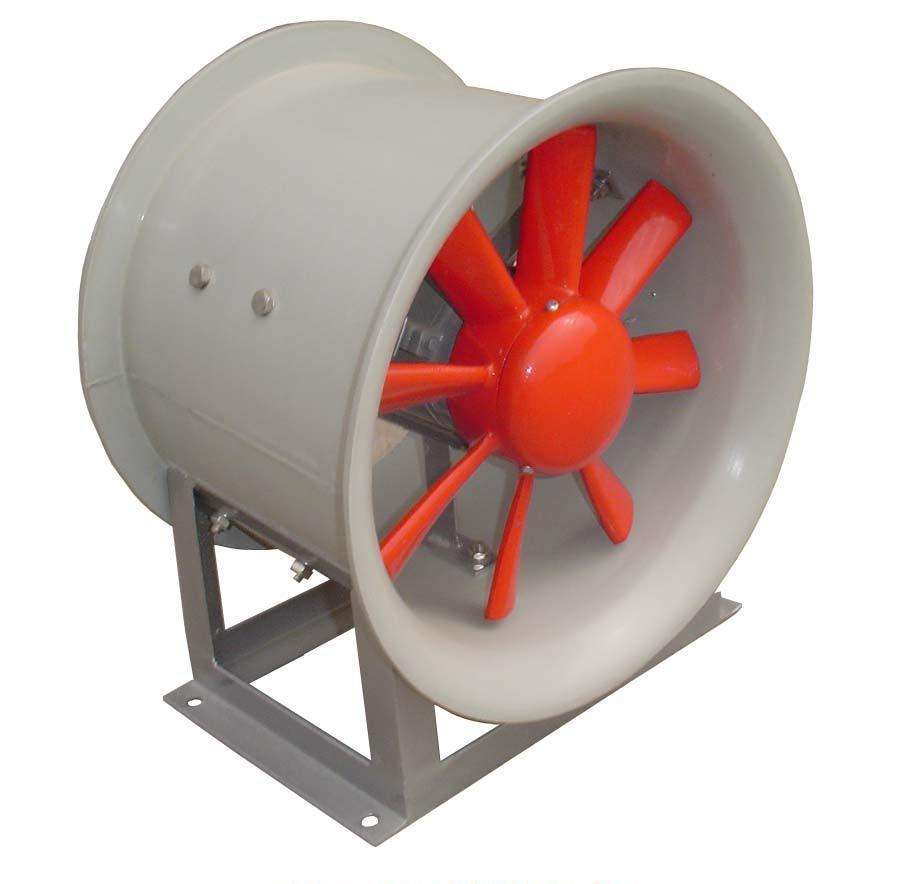

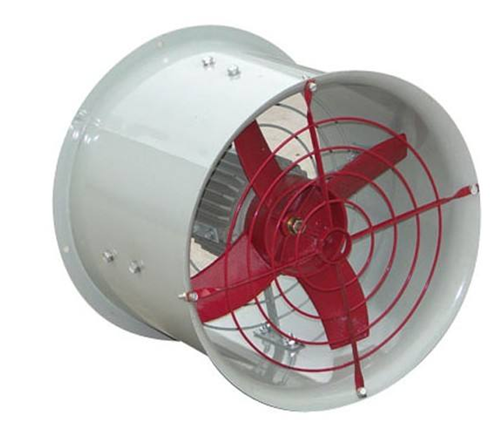

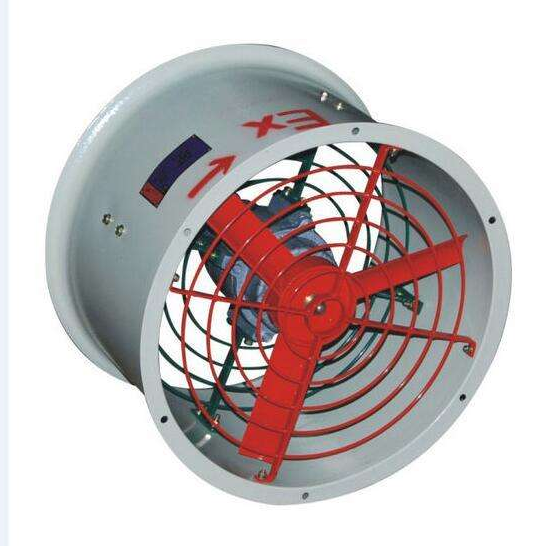

防爆轴流风机
防爆轴流式通风机是指我国八十年代在BT30-11的基础上改进设计的新型风机。适用于输送易燃易爆无腐蚀性气体，环境温度不得超过60℃，广泛应用于一般工厂、仓库、办公室、住宅内通风换气或强暖气散热，也可有较长的排气管道内间隔串联安装，以提高管道中的压力，卸下电机可做自由风扇。
概述
新型防爆轴流式通风机是我国八十年代在BT30-11的基础上改进设计的新型风机，它与BT30-11风机相比具有明显优点：
① 结构更合理；
② 性能有较大提高，全压效力为89.5%;
③ 噪声更低，噪声（比A声级）降低3.6dB（A）。
防爆轴流风机由防爆电机、叶片、风筒等部件构成。
适用范围
适用于输送易燃易爆无腐蚀性气体，环境温度不得超过60℃，广泛应用于一般工厂、仓库、办公室、住宅内通风换气或强暖气散热，也可有较长的排气管道内间隔串联安装，以提高管道中的压力，卸下电机可做自由风扇。防腐轴流式风机（FT35-11型），采用防腐材料外涂环氧漆加工而成，电机采用特种防腐电机用于输送有腐蚀性气体。防爆轴流式风机（BT35-11型），用于输送易燃易爆的气体。适用于温度组别为T1～T4的环境；叶轮由铝合金加工而成，以防止在运转中引起火花，电机采用隔爆型电机。FT35-11型和BT35-11型风机的性能参数和外形尺寸均同T35-11型风机一样。风机需带支架脚和电机电压。请订货时注明。
BT35-11系列防爆轴流式通风机安装说明
1、安装前应详细检查风机是否有损坏变形，如有损坏变形，待修理妥善后，方可进行安装。
2、安装时要注意检查各联接部分有无松动，叶片与风筒间隙应均匀，不得相碰。
3、联接风口管道的重量不应由风机的风筒承受，安装时应另加支撑架。
4、在风机风口端必须装集风器，并希望安装防护网。
5、风机底座必须与地基平面自然接合，不得敲打底座强制联接，以防底座变形，安装时应校正机座，加垫铁片，基本保持水平位置，然后拧紧地脚螺栓。
6、安装完毕后，必须先进行实验，待运行正常后，才允许正式使用。
技术参数
防爆标志：Eed II BT4
防护等级：IP54
防腐等级：WF1
额定电压：AC220/380
主轴转数:1450r/min
BT35-11防爆阻燃型轴流风机性能表
机号No. | 叶轮直径mm | 转速r/min | 风量(立方米/h) | 全压pa | 配用电机功率（kw） |
2.8 | 280 | 2900 | 1506-3059 | 143.0-216.7 | 0.12/0.18/0.25/0.37 |
1450 | 753-1529 | 35.7-54.1 | 0.025/0.04 | ||
3.15 | 315 | 2900 | 2144-4356 | 181-274.3 | 0.18/0.25/0.37/0.55 |
1450 | 1072-2178 | 45.2-68.5 | 0.025/0.04/0.06/0.09 | ||
3.55 | 355 | 2900 | 3069-6235 | 230.0-348.4 | 0.37/0.55/0.75/1.1 |
1450 | 1534-3117 | 57.5-87.1 | 0.04/0.06/0.09/0.12 | ||
4 | 400 | 2900 | 4391-8920 | 292.0-442.4 | 0.55/1.1/1.5/2.2 |
1450 | 2195-4460 | 73.0-110.6 | 0.09/0.12/0.18/1.25 | ||
4.5 | 450 | 1450 | 3126-6350 | 92.3-139.9 | 0.18/0.25/1.37/0.55 |
5 | 500 | 1450 | 4288-8711 | 114.0-172.8 | 0.25/0.37/0.55/0.75 |
2900 | 2839-5765 | 49.9-75.7 | 0.37 | ||
5.6 | 560 | 1450 | 6025-12239 | 143.0-216.7 | o.37/0.55/0.75/1.1/1.5 |
960 | 3989-8190 | 62.7-95.0 | 0.37 | ||
6.3 | 630 | 1450 | 8579-17426 | 181.0-274.3 | 0.75/1.1/1.5/2.2 |
960 | 5879-11537 | 79.3-120.2 | 0.37/0.75 | ||
7.1 | 710 | 1450 | 12279-24943 | 230.0-348.4 | 1.5/2.2/3/4 |
960 | 8130-16514 | 108.0-152.7 | 0.75/1.1 | ||
8 | 800 | 1450 | 17566-35682 | 292.0-442.4 | 2.2/4/5.5/7.5 |
960 | 11630-23624 | 127.9-193.9 | 0.75/1.1/1.5/2.2 | ||
9 | 900 | 960 | 16559-33636 | 162.9-245.4 | 1.5/2.2/3/4 |
10 | 1000 | 960 | 22715-46141 | 199.9-303.0 | 2.2/3/4/7.5 |
11.2 | 1120 | 960 | 31913-64824 | 250.8-380.1 | 4/5.5/7.5/11 |

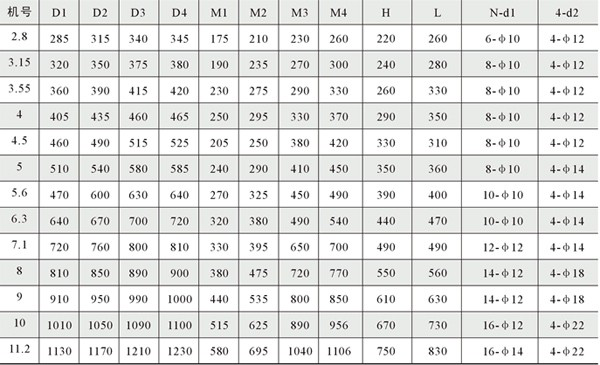

防爆轴流风机安装尺寸参考图
