GY2～10-18型锅炉离心通引风机

发布时间：2020-01-02 作者：恒通风机

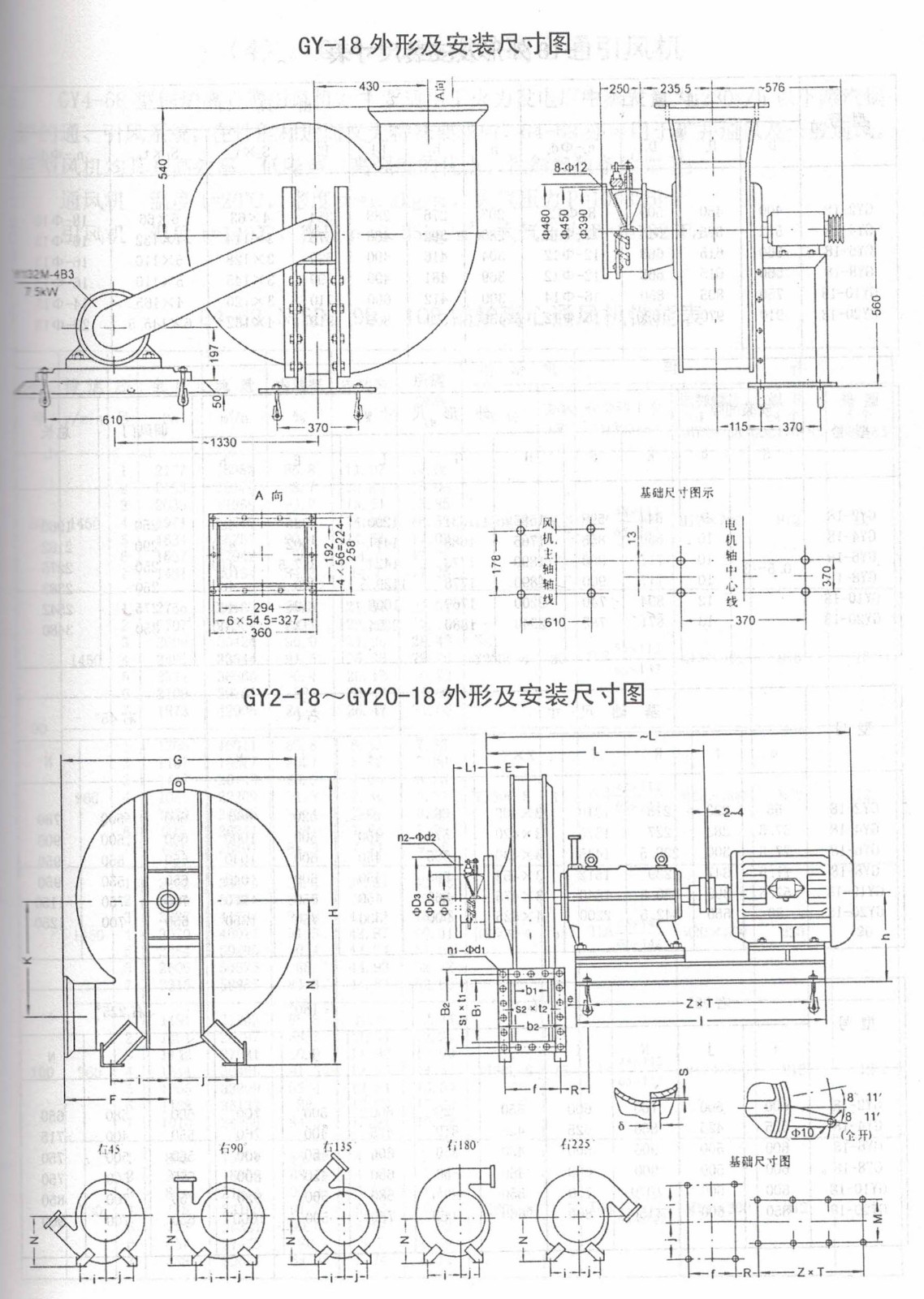

本风机具有高效率、性能曲线平坦，高效率运行区域较为宽广，噪音低等优点。风机制成单吸入式，分右旋或左旋两种型式。从传动端一侧正视风机，叶轮工作时按顺时针旋转者称右旋风机，反之，称左旋风机。风机的出口角度可做成0°、45°、90°、135°、180°、225°不同出口方向，特殊出口方向订货时注明。

风机主要有叶轮、机壳、机架、进风口、传动组、调风门等组成。

1、叶轮—— 弧锥形轮盖、叶片和平板形轮盘之间采用钢板焊接结构，并与轴盘牢固铆接成整体结构。叶轮经静、动平衡校正和超速试验，运转平稳可靠。

2、机壳—— 用普通钢板焊接而成的蜗壳形整体。

3、进风口—— 制成收敛式流线型整体结构，用螺栓固定于机壳入口侧板或前盖板法兰上。

4、调风门—— 调风门叶片为花瓣形，采用外传动结构，转动灵活方便，调节范围由90°（全闭）到0°（全开）。用以调节风量。

5、机架—— 机架采用型钢焊接而成。

6、传动租—— 由主轴、联轴器、轴承箱等组成，主轴由优质钢制成，采用滚动轴承，轴承箱上装有温度计和油位指示器，润滑油采用30号机械油，油量按油位标志加注。

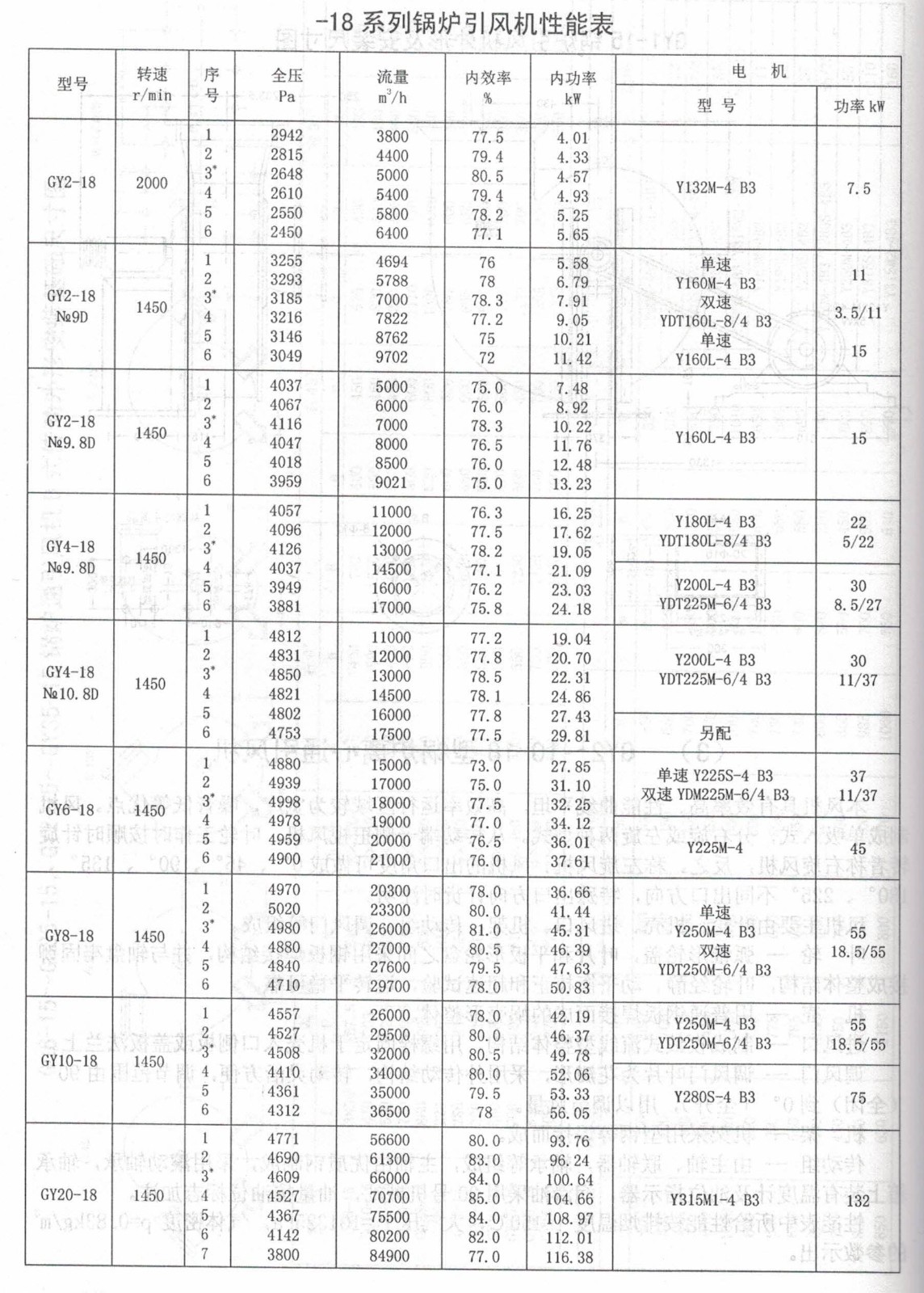

性能表中所给性能按排烟温度t=150 ℃，大气压P0=101325Pa,气体密度P=0.83kg/m³的参数示出。
