离心风机左右转向及传动方式图解

分类:常见问题 | 浏览: 1271 次
2019-06-28
最近用户经常问离心风机订购时候转向角度问题,今天拿出时候仔细讲一讲旋向角度问题。何为左旋离心风机,从电机端或传动组端正视逆时针方向旋转。何为右旋离心风机,从电机端或传动组端正视顺时针方向旋转。何为A式传动,风机无附加轴承支撑,叶轮与电机直联
满意回答
2019-06-28 13:36:56

最近用户经常问离心风机订购时候转向角度问题,今天拿出时候仔细讲一讲旋向角度问题。

何为左旋离心风机,从电机端或传动组端正视逆时针方向旋转。

何为右旋离心风机,从电机端或传动组端正视顺时针方向旋转。

何为A式传动,风机无附加轴承支撑,叶轮与电机直联传动。

何为B式传动,风机叶轮悬臂支撑,带轮在两轴承之间的V型带传动。

何为C式传动,风机叶轮悬臂支撑,带轮在两轴承之外的V型带传动。

何为D式传动,风机叶轮悬臂支撑,联轴器传动。

何为E式传动,风机叶轮双点支撑,带轮在两轴承之外的V型带传动。

何为F式传动,风机叶轮双点支撑,联轴器传动,带进气箱。

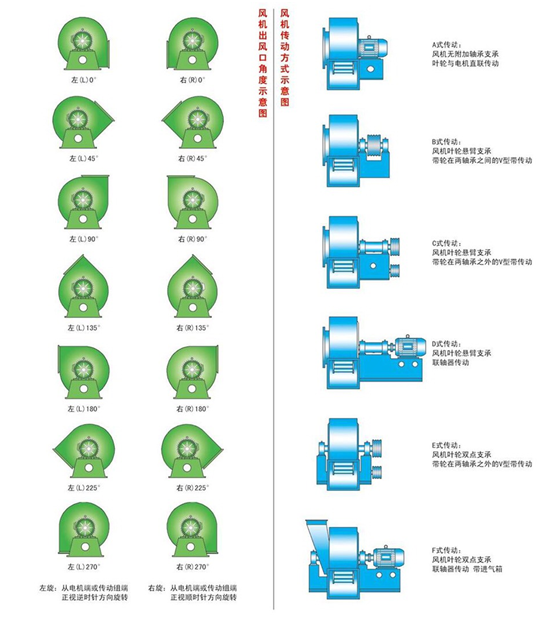

我们制作了简图,用户可另存为,方便使用时候方便。



C式传动,左旋90°


D式传动,左旋0°
