9-19、9-26高压离心通风机

发布时间:2019-04-23        作者:恒通风机


一、9-19高压通风机用途

一般用于喷涂、电镀、无线电、蓄电池、玻璃制造等行业的高压强制通风抽风,也可广泛用于输送物料、输送气体,介质温度一般不超过50℃(最高不超过80℃),介质中所含尘土及硬质颗粒不大于150mg/m3 。

固话:0533-6069114,手机:18653392024孔令锐

二、9-19高压通风机结构形式

1、9-19离心通风机为单吸入式,采用前弯型叶轮。

2、根据叶轮的旋转方向不同,风机可制成右旋和左旋两种旋向。从电机一端正视,叶轮顺时针旋转为右旋风机,以“右”表示;逆时针旋转为左旋风机,以“左”表示。

3、9-19离心通风机的出风口角度可制作成0°、45°、90°、135°、180°、225°共6种角度。我公标准产品为0°、45°、90°三种,其余角度可根据用户需要制作。

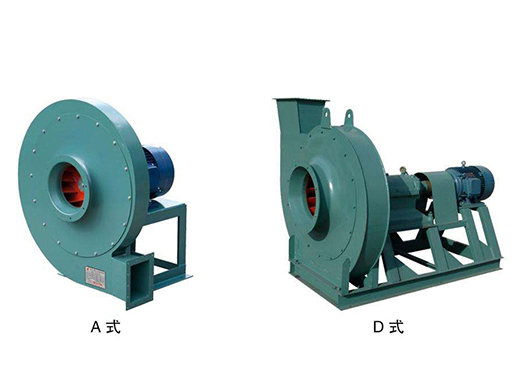

4、9-19离心通风机的传动方式为A/D两种:

A式:电机直联传动,结构紧凑、维护简单。机号3.5~6.3#采用此种传动方式

D式:联轴器传动,结构形式为连体式:即把风机、传动组和电机全部装配在同一个刚性底座上,从而减小了客户有安装难度,极大的缩短现场安装、调试的工期。7.1#及以上机号采用此用种传动方式。

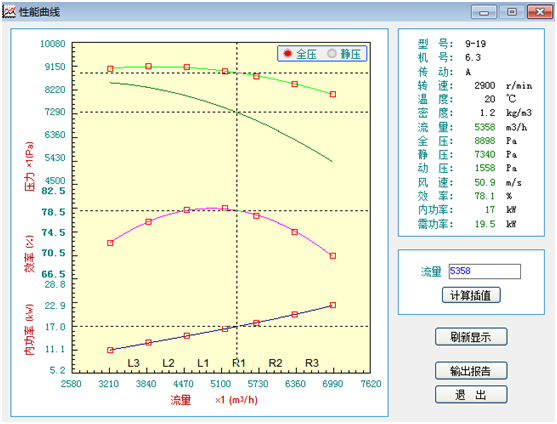

9-196.3A特性曲线

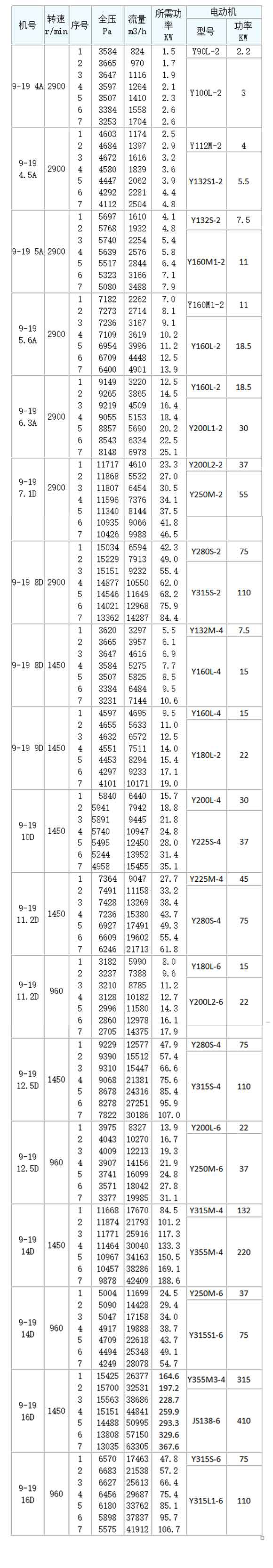

三、9-19高压离心风机规格型号与性能技术参数表

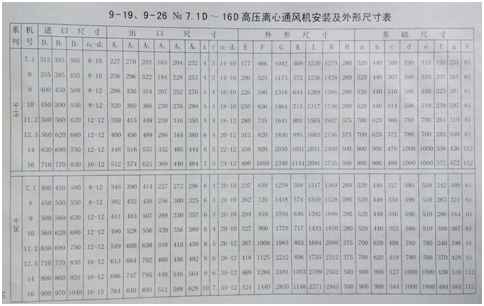

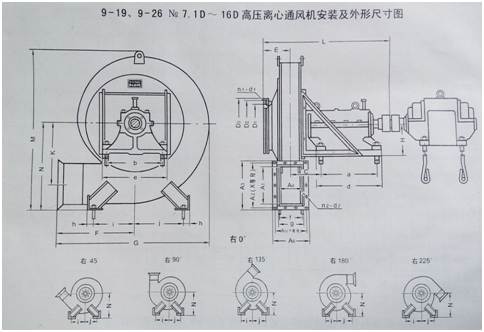

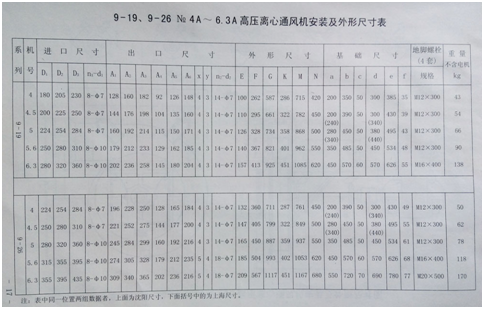

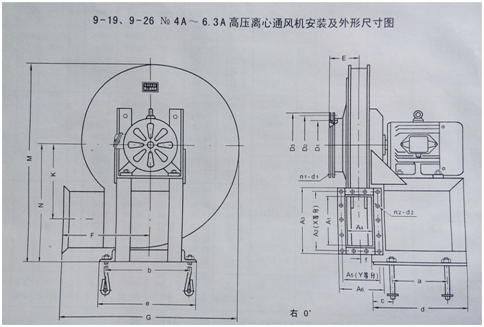

四、9-19系列高压离心通风机安装及外形尺寸图





五、9-19系列高压离心通风机安装指南

1、安装前应检查叶轮及机壳有无因运输而顺坏变形,检查各联接处是否紧固,否则应待修复后方可安装使用。

2、安装风机进出风口应有足够的强度、刚性、稳定性和耐久性。

3、风机必须紧固安装,必须使用风机或电机的地脚螺栓孔进行安装。

4、严禁使用进出风口法兰作为安装受力件,风管重量应该另外有刚性支撑承受。

5、在进、出风口前后两倍风轮直径长度范围内有弯头或其管道截面发生突然变化时将引起管道阻力急剧增加,应尽量避免。

6、电源必需保证三相均衡,无缺相等缺陷。电压可在额定电压的±5%以内波动。

7、电机接线必需有专业人士负责,确保正确的接线。

8、安装时应该考虑杂物进入风机内部导致的致命损坏,而设置相应的防护件。

9、管网系统中最好能够增加风量调节阀门,以便调节风机工况点。

六、9-19高压斜流离心通风机使用、维护及注意事项

1、风机使用前,首先应检查风机及管道内有无妨碍转动的物品。

2、正式用风机前必需进行试机,并确定以下项目:

A、接线正确。 B、风机无异响。 C、功率不超载

D、风机旋向于标示相同。 E、全开试机不能超过3分钟。

3、风机不能再进出风口均不接管道的全开情况下使用,否则电机会因超载而烧毁。

6、所输送的气体:

(1)不允许有较粘性的物质。

(2)介质中所含的尘土硬质粒物不能大于150mg/m3。

7、风机不能过于频繁的启动、停止,否则会导致电机烧毁。

8、不要让杂物堵住电机散热扇进出风口及电机表面的散热齿,防止因为电机散热不良而导致的电机烧毁。

9、定期清理风轮表面积积尘及油污,防止风轮动平衡遭到破坏而引起振动加剧.

七、9-19系列高压离心通风机常见故障及原因分析

1、风机剧烈震动

(1)、风机轴与电机轴不同心,皮带轮槽错位。

(2)、机壳或进风口与叶轮摩擦;

(3)、基础的刚度不够或不牢固;

(4)、叶轮铆钉松动或叶轮变形;

(5)、叶轮轴盘孔与轴配合松动;

(6)、机壳、轴承座与支架,轴承座与轴承盖等联接螺栓松动;

(7)、风机进、出口管道安装不良,产生共振;

(8)、叶片有积灰、污垢,叶片磨损、叶轮变形、轴弯曲等原因使转子不平衡。

2、轴承温升过高

(1)、轴承箱剧烈振动;

(2)、润滑剂质量不良,变质或含有灰尘、砂粒、污垢等杂质或填充量不足;

(3)、轴承箱盖、座联接螺栓之紧力过大或过小;

(4)、轴与滚动轴承安装歪斜、前后两轴不同心;

(5)、滚动轴承损坏或轴弯曲。

3、电机电流过大或温升过高

(1)、开车时进、出气管道闸门未关;

(2)、电机输入电压低或电源单相断电;

(3)、受轴承箱剧烈振动的影响;

(4)、主轴转速超过额定值。
